Валковая жатка ЖВН-6 навесная, фронтальная, с шарнирно-подвешенным уравновешенным корпусом, автоматически копирующим рельеф поля в продольном и поперечном направлениях на заданной высоте среза. Ширина захвата ее 6 м, теоретическая производительность 4 га/ч. Предназначена для скашивания зерновых культур с укладкой срезанных стеблей в валки при двухфазном способе уборки. Жатку навешивают на самоходные комбайны СК-3, СК-4, СКД-5 и их модификации, на навесной комбайн НК-4, а при наличии комплекта приспособления 75Ш 02700 (переходная рамка) непосредственно на самоходное шасси СШ-75 (без комбайна). Гидравлическая система жатки состоит из двух гидроцилиндров 13 и 16 (рис. 32) подъема и опускания мотовила и гидроцилиндра вариатора 17 мотовила. Все гидроцилиндры такие же, как и на жатках зерноуборочных комбайнов.
Поднимают и опускают жатку с помощью двух гидроцилиндров самоходных зерноуборочных комбайнов или через вал подъема с помощью одного гидроцилиндра самоходного шасси СШ-75. На задней стенке жатки слева возле наклонной камеры имеется два вывода для подсоединения шлангов: тройник 7, соединенный трубопроводами 11 и 12 и шлангами 14 и 15 с гидроцилиндрами подъема и опускания мотовила, и угольник 3, соединенный трубопроводом 10 с гидроцилиндром вариатора 1 мотовила. Если жатка навешена на комбайн СК-4, НК-4, СКД-5, их модификации, самоходное шасси СШ-75, то тройник и угольник шлангами 8 и 9 соединяют с соответствующими трубопроводами на площадке водителя, связанными с распределителем, управляющим тремя потребителями. При навеске жатки на самоходный комбайн СК-3 и его модификации выпуска 1958 1959 гг. на задней стенке жатки устанавливают дополнительно переходные трубопроводы 21 и 22, к которым затем подсоединяют шланги.
Сенакос Нива ск-5 жатка жвн-6
Потребителей гидросистемы жатки к гидросистеме комбайнов или самоходных шасси подсоединяют шлангами среднего давления с внутренним диаметром 12 мм. Если жатка не навешена на комбайн или на самоходное шасси, то подсоединительные выходы закрывают заглушками или одним шлангом соединяют между собой. Этим исключают загрязнение гидросистемы жатки при длительном хранении. Рис. 32. Размещение гидрооборудования на валковой жатке ЖВН-6:
1 резиновая прокладка; 2 скоба; 3 угольник; 4 гайка; 5 шайба; 6, 18 и 20 петли; 7 тройник; 8, 9, 14 и 15 шланги; 10, 11, 12, 21 и 22 трубопроводы; 13 и 16 гидроцилиндры подъема и опускания мотовила; 17 вариатор мотовила; 19 колодка.

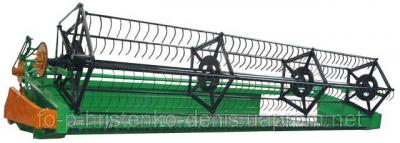

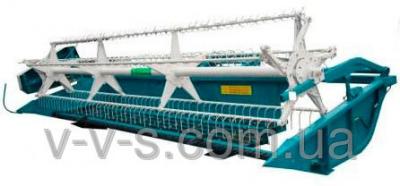

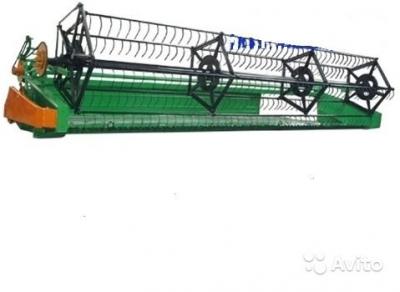

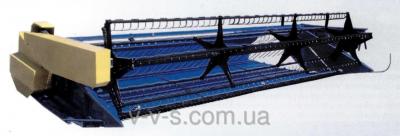

Жатка валковая навесная ЖВН-6Ш (-01, -02) предназначена для скашивания зерновых, колосовых и крупяных культур при раздельном способе уборки с укладкой скошенной массы в одинарный валок. Используется во всех почвенно-климатических зонах. Жатка может использоваться в качестве прокосчика, обкосчика и для укладки сдвоенных валков, для чего на левой боковине предусмотрен отводной щит. Агрегатирование: жатка ЖВН-6Ш (-01, -02) навешивается на комбайны СК-5М Нива, Нива Эффект, Енисей-1200 (выпуска до 01. 01. 2003г. ). СКД-5 Сибиряк непосредственно на наклонную камеру комбайна не вызывая этим демонтажа основных узлов. Модель ЖВН-6У (-01, -02) является модификацией серийной жатки ЖВН-6У и полностью подготовлена для агрегатирования с самоходными шасси косилок-плющилок КПС-5Г, КПС-5Б, Д-101 и энергосредствами Е301-304.
Отличается от базовой модели системой навески и наличием промежуточной передачи. Отличительные особенности от старых конструкций ЖВН-6Б, ЖВН-6В, ЖВН-6М: Использована принципиально новая безредукторная схема привода транспортера и ножа режущего аппарата. Вместо ненадежного редукторного привода ведущего вала транспортера применена ременная передача, что значительно снижает риск остановки транспортерной ленты вследствие заклинивания либо поломки ранее применяемого редуктора, а также позволяет экономить на ремонте. Привод ножа осуществляется планетарным механизмом типа SHUMACHER. Значительно усилены брус режущего аппарата, верхний пояс рамы жатки, боковины, балка мотовила и другие ее элементы, что повысило надежность жатки.
На жатке применяется мотовило универсальное, бесшпренгельное, пятилопастное с механизмом наклона граблин, противонамоточное, исключающее наматывание в месте соединения луч-труба граблины растительной массы. На цапфе вала мотовила установлена предохранительно-обгонная муфта, что при критических нагрузках исключает поломку мотовила и облегчает его техническое обслуживание (можно прокручивать мотовило по ходу его движения не прикладывая больших усилий). От правильной сборки и установки мотовила на жатке, зависит его надежная работа и качество выполнения технологического процесса. Поддержки мотовила на более мощные чем на старых конструкциях, что исключает возможность их деформации.
