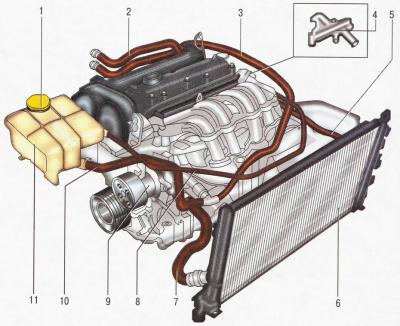

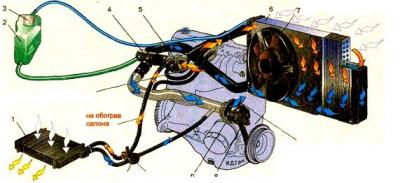

В пробке расширительного бачка установлены два клапана: впускной и выпускной. Выпускной клапан играет большую роль в обеспечении оптимального температурного режима двигателя. Он поддерживает в системе избыточное давление не менее 0,145 МПа (1,45 кгс/см
), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. К сожалению, если клапан заклинило в закрытом положении, при перегреве возникает значительное превышение избыточного давления более 0,15 МПа (1,5 кгс/см ), что может привести к разрыву расширительного бачка или срыву одного из шлангов.
Ford Focus 2 обзор | замена датчика температуры двигателя
В свою очередь, заклинивание клапана в открытом положении приводит к преждевременному закипанию охлаждающей жидкости. 1. Охлаждает охлаждающую жидкость в радиаторе системы охлаждения 2. Охлаждает френон в конденсаторе (радиаторе) кондиционера. Управление этим вентилятором осуществляет ЭБУ двигателя через блок управления вентилятором, расположенный на арматуре вентилятора. Вентилятор, его арматура и блок управления являются единым узлом. При необходимости замены отдельной его части меняются только в сборе.

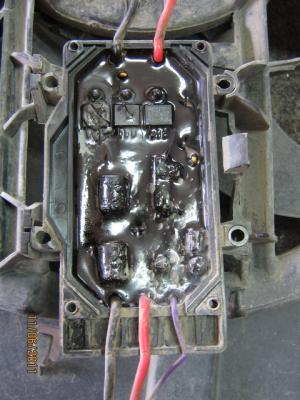

Выход из строя блока управления вентилятором влечет за собой перегрев двигателя, а при эксплуатации кондиционера перегрев фреона, соответственно повышение давления и в итоге повреждение системы кондиционирования. Если первое можно заметить по показаниям температуры на приборной панели, то второе только по косвенным признакам, например, недостаточное охлаждение воздуха. Хотя конструкция блока не подразумевает ремонтопригодность, тем не менее, отремонтировать его можно. Слабым местом являются два полевых транзистора IRF477 (маркировка на корпусе IRF477N ).
Это полевые N-канальные транзисторы с напряжением 450В и током 8,8А. При ремонте были заменяются на IRF640 (в связи с отсутствием 477-ых в продаже). Выход из строя транзистора может повлечь за собой повреждение микросхемы TL494 (это ШИМ-контроллер, широко применяющийся в разнообразной технике, например, в компьютерных блоках питания). Она же может иметь и другую маркировку в зависимости от производителя. Например KA7500, BL7500, MB3759 и отечественный аналог К1114УЕ4.
Для замены транзисторов (без замены микросхемы) потребуется удалить часть мастики. Сделать это будет проще, если его нагреть, например, феном паяльной станции. Далее открутить гайки, крепящие транзисторы, предварительно просверлив два отверстия в нижней стенке корпуса, через которые удерживать винты отверткой. Иначе гайки буду проворачиваться вместе с винтами. Выпаиваем сгоревшие транзисторы и аккуратно впаиваем новые, соблюдая все правила пайки полевух транзисторов. Установить новые транзисторы на штатные места невозможно из-за повреждений платы.
Поэтому для вновь установленных транзисторов в корпус врезается другой радиатор. После, место ремонта заливается герметиком Для проверки после ремонта без автомобиля можно собрать имитатор (например, на таймер NE555), хотя достаточно замкнуть сиреневый провод на минус, предварительно подав питание на блок. После подачи питания на блок вентилятор не должен вращаться, при замыкании управляющего провода на минус должен вращаться на средних оборотах. Собрав имитатор, можно регулировать скорость вращения во всем диапазоне.
