Предлагаемые схемы расшифровки помогут вам в обслуживании автомобиля ВАЗ 21124. В вариантном исполнении на автомобили с двигателями ВАЗ-21114 и ВАЗ-21124 могут быть установлены стартер и фары производства фирмы Bosch, противотуманные фары, комбинация приборов с жидкокристаллическим дисплеем индикации общего и суточного пробега, бортовой компьютер, электростеклоподъемники в передних или во всех дверях, электроприводы замков дверей и элементы подогрева передних сидений. Системы питания двигателей указанного авто не имеют возвратной топливной магистрали. Модуль электрического топливного насоса установлен в топливном баке и включает в себя электрический топливный насос, сетчатый фильтр, заборную камеру, регулятор давления топлива и датчик указателя уровня топлива. Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-2 (контроллер M7. 9. 7) и электросхема соединений системы управления двигателем 21124 Евро-3.
Описание элементов схемы у обоих вариантов одинаковое. 5 предохранитель, соединенный с главным реле
7 предохранитель, соединенный с реле электровентилятора системы охлаждения 9 предохранитель, соединенный с реле электрического топливного насоса А колодка, присоединяемая к жгуту проводов салонной группы АБС В колодка, присоединямая к жгуту проводов кондиционера Е колодка, присоединяемая к жгуту проводов панели приборов аккумуляторная батарея (18). 47 - диагностический разъем. Предохранители авто - номер, ток и описание F1 5 Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажника F2 7,5 Ближний свет в левой фаре F6 15 Переносная лампа, прикуриватель F7 20 Вентилятор радиатора, звуковой сигнал F12 7,5 Ближний свет в правой фаре F14 10 Противотуманная фара, левая F16 10 Аварийный сигнал, поворотники F17 7,5 Стоп сигнал, подсветка замка зажигания, освещение салона F18 25 Прикуриватель, подсветка бардачка, отопитель салона F19 10 Лампа заднего хода, контроль исправности стоп сигнала F20 7,5 Задние противотуманные фары.
Являясь укороченным до 4170 мм кузовов в сравнении с ВАЗ 2110, новая модель сохранила все качества хэтчбека. Уменьшение базы положительно сказалось на управляемости автомобиля, что сделало ее любимицей в среде автолюбителей отечественного автопрома. На автомобиль устанавливалась система распределения впрыска топлива, соответствующая требованиям норм токсичности выхлопных газов: комплектовался электронной системой на базе контроллера M7. 9. 7 и соответствовал ЕВРО 3; соответствовал нормативам ЕВРО 2.
Отличия 16кл. двигателей Ваз подробный обзор

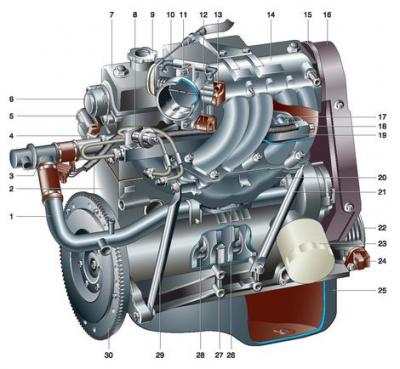

Справочно: система управлений двигателем с распределенным впрыском топлива для краткости именуется в схемах в виде аббревиатуры СУД. Для двигателя ЕВРО 3 оснащается электромагнитным клапаном продувки адсорбера на схеме под 13. На представленной схеме изображены основные узлы и датчики, благодаря которым СУД организовывала подачу топливовоздушной смеси в цилиндры: Основные узлы это катушка зажигания, топливные форсунки, контроллер и главное реле (обозначены на схеме под номерами 1,2,3 и 4); Более многочисленная группа датчиков включает в себя сразу несколько систем: питания, охлаждения, подачи воздуха, работы двигателя и т. п. датчик указателя температуры охлаждающей жидкости (26). датчик уровня топлива (24).
Кроме того, схема электропроводки ВАЗ 21124 содержит в себе и элементы встроенной защиты: Справочно: Pуказанные на схеме G1, G2 точки заземления, А колодка системы АБС, Б диагностический разъем. Силовой агрегат, соответствующий ЕВРО 2 единый для силовых агрегатов контроллер M7. 9. 7 общая заводская инструкция на авто с разными силовыми агрегатами. Кроме разной маркировки датчиков, схемы автомобилей идентичны за исключением электромагнитного клапана продувки адсорбера, которым комплектуются двигатели ЕВРО 3. По традиции, автомобили отечественного производства владельцы предпочитают обслуживать своими руками. И в этом есть определенный резон, поскольку: Благодаря обслуживанию, владелец получает опыт ремонтных работ; Цена на обслуживание минимальна.
Справочно: ряд узлов и деталей автомобиля имеет разный ресурс, при выработке которого деталь подлежит обязательной замене. Проводка на ВАЗ 21124 хотя и не относится к их числу, но из-за суровых условий эксплуатации выходит из строя раньше срока. Поэтому также подлежит замене. аккумуляторная батарея (18). Также на схеме обозначены датчики, на показаниях которых СУД готовит топливовоздушную смесь: электромагнитный клапан продувки адсорбера (17). диагностическая колодка (12). электронный тахометр (29). Выводы: надеемся, что предложенное видео и схемы расшифровки помогут вам в обслуживании автомобиля ВАЗ 21124. И благодаря заботе и вашему вниманию, он прослужит долгие годы, радуя вас надежностью и безаварийностью.
